Cé à cylindres

CRC340
  • Fabrication spécifique par la société AGRIAUS
  • Manutention de différents types de cylindres
  • Conforme à la directive machine 2006/42/CE
  • Livré avec sa notice d'utilisation et son plan d'ensemble
Cé à cylindres
  • Fabrication spécifique par la société AGRIAUS
  • Manutention de différents types de cylindres
  • Conforme à la directive machine 2006/42/CE
  • Livré avec sa notice d'utilisation et son plan d'ensemble

COMPARATIF

Longueur utile
CMU (T)
Disponibilité
Prix
2m
1T
Disponibilité
4.85 €

EXEMPLES DE CONFIGURATIONS

Cé à cylindres

DESCRIPTION

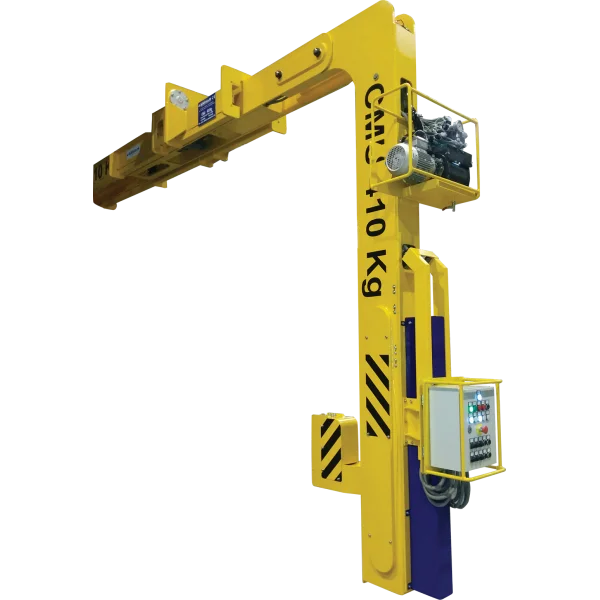

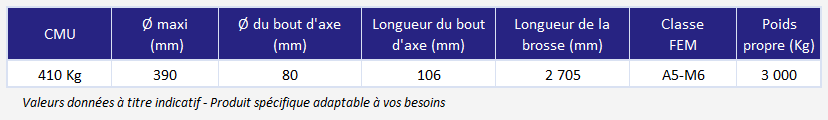

Le modèle CRC340 permet la manutention des cylindres par leurs bout d'arbre afin de les monter ou les sortir de leurs cages. Il peut s'agir de cylindres d'accumulateur de tôles, de cylindres de renvoi sur ligne ou encore des cylindres spécifiques destinés à des fonction de traitement ou de nettoyage. Sa structure autonome lui permet de sortir les cylindres de la ligne de production afin de les déposer sur des berceaux et inversement. Il est composé d'une structure cartésienne trois axes associée à deux mouvements hydrauliques de bridage et de basculement des cylindres.

L’installation se compose de trois éléments suivants :
  • Une poutre roulante suspendue composée de deux chemins de roulement, d'une traverse d’écartement et d'une poutre de translation guidée sur galets. Les mouvements de translation sont assurés par un jeux de deux crémaillères installées à l'intérieur des chemins de roulement et de deux pignons montés sur motoréducteurs frein pilotés par variateur.
  • Un crochet Cé hydraulique constitué d'un embout réalisant l’interface avec le bout d’arbre de la brosse et dont le bridage est assuré par un vérin hydraulique. Les mouvements d'inclinaison et de levage complètent la cinématique hydraulique. Ces mouvements sont assurés par un jeux de deux vérins hydrauliques à double effet pourvus de clapet de verrouillage. La structure mécanosoudée assure également deux autres mouvements de direction (écartement et rapprochement). Cette cinématique se compose de quatre galets dont deux sont motorisés par l'intermédiaire d'un motoréduteur frein piloté par variateur.
  • Un coffret de commande électrique qui permet le contrôle des différents mouvements mécaniques et hydrauliques du crochet Cé : levage, translation, direction et inclinaison de la brosse manutentionnée.
Toutes les articulations sont montées sur bagues d’usure autolubrifiantes ou sur paliers autoaligneurs. Les trois vérins hydrauliques sont munis de clapets de verrouillage assurant l’immobilisation du bridage, de l’assiette et du levage pendant la manutention. La centrale hydraulique équipant le palonnier est alimentée en 400V AC triphasé, elle a une puissance de 4 kW.

Protection :
En terme de protection de la pince, les pièces mécanosoudées sont sablées (SAE 2,5) avant l'application de :
  • Une première couche antirouille;
  • 2 couches de finition par peinture polyuréthane RAL 1007 (jaune)
  • 1 couche de finition par peinture polyuréthane RAL 5002 (bleu) sur les carters
  • Stries noires RAL 9005 en partie basse des bras de préhension
Documentation :
Avant exécution, le plan d'ensemble du matériel reprenant ses caractéristiques essentielles vous est adressé pour approbation. A l'issue de la réception provisoire en nos ateliers, vous sont transmis les documents suivants :
  • Le plan d'ensemble du matériel;
  • La notice d'utilisation et de maintenance, incluant la documentation des éléments du commerce;
  • L'auto-certification CE respectant la directive machines 2006/42/CE ainsi que la F.E.M.1.001 3ième édition révisée 1998.10.01;
Les calculs des pièces sous efforts seront réalisés par éléments finis. Ces calculs sont consultables en nos bureaux.
