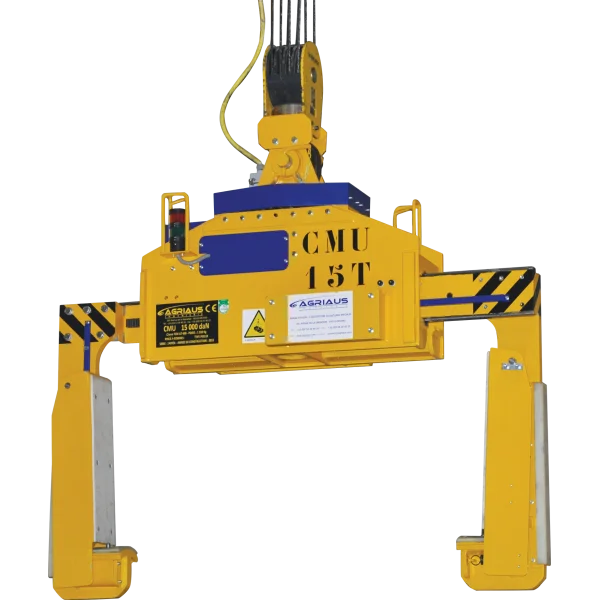

Pince à bobines avec tête tournante

PIR110
  • Structure mécano-soudée, sans soudure portante
  • Première couche antirouille
  • Matériel de levage garanti 1 an
  • Conforme à la Directive Machine 2006/42/CE
  • Livrée avec plan d'ensemble, CE et notice
  • Télécharger le(s) document(s)
Pince à bobines avec tête tournante
  • Structure mécano-soudée, sans soudure portante
  • Première couche antirouille
  • Matériel de levage garanti 1 an
  • Conforme à la Directive Machine 2006/42/CE
  • Livrée avec plan d'ensemble, CE et notice
  • Télécharger le(s) document(s)

COMPARATIF

Longueur utile
CMU (T)
Disponibilité
Prix
2m
1T
Disponibilité
4.85 €

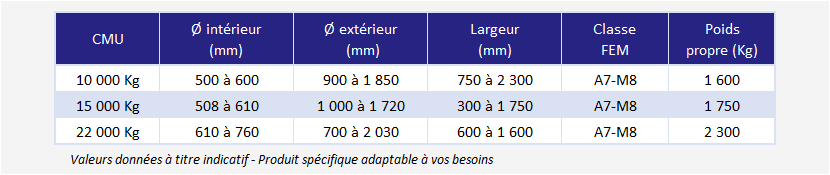

EXEMPLES DE CONFIGURATIONS

Pince à bobines avec tête tournante

DESCRIPTION

Le modèle PIR110 est destiné à la manutention de bobines d'acier, d'aluminium ou de papier, disposées axe horizontal. Les bobines sont manutentionnées par prise positive grâce à l'insertion dans leur noyau de deux sabots de préhension. Il s'agit d'une structure robuste mécano-soudée, dépourvue de soudures portantes. Les composants sont assemblés par tenon ou brochage afin de garantir la qualité et la durabilité du matériel. Cette pince reçoit en plus d'une modèle PI110, une tête tournante permettant l'orientation des bobines sur 320°. Cette orientation est réalisée grâce à une couronne placée entre la chape et le corps de la pince.

Cette pince de levage est composée :
  • d'une chape de levage équipée d'un axe de levage coulissant,
  • d'une platine de reprise de la chape de levage. Celle-ci est boulonnée à la chape par l'intermédiaire d'une couronne d'orientation à rouleaux croisés et denture extérieure. Elle est liaisonnée au bâti grâce à deux broches,
  • d'un bâti mécano-soudé sans soudure portante conçu afin de recevoir la chaine cinématique d’ouverture et fermeture des bras de préhension,
  • de deux coulisseaux, massifs en acier allié, équipés chacun d’une crémaillère de manœuvre, les coulisseaux sont guidés sur rails bronze,
  • de deux bras de préhension, boulonnés sur les coulisseaux et équipés en partie basse d’un sabot de préhension curviligne,
  • d'un palpeur articulé à retour par ressort de rappel, sur chaque bras,
  • d'un jeu de protections amovibles en Polyuréthane sur la face supérieure des sabots et au dos des bras, afin de ne pas marquer les bobines,
  • d'un jeu de protections amovibles en PA6 sur la face avant des palpeurs.
Chaîne cinématique :
Cet appareil de levage dispose d'une chaîne cinématique d'ouverture et fermeture des bras, électromécanique. Elle est composée en version standard des éléments suivants :
  • Un motoréducteur frein autobloquant : il est à l'origine du mouvement d'ouverture et fermeture des bras et assure par sa conception l'immobilisation des bras;
  • Un pignon d'entraînement monté sur limiteur de couple à friction sèche : ce montage permet de protéger le réducteur lorsque les bras ou les coulisseaux reçoivent des chocs. Ce pignon engrène les crémaillères de manœuvre installées sur les coulisseaux;
  • Un jeu de deux palpeurs articulés : Ils permettent un arrêt de la fermeture des bras;
  • Un jeu de deux détecteurs de charge : Ce dispositif de sécurité permet le verrouillage du mouvement d'ouverture des bras lorsqu'une charge est saisie;
  • Un jeu de fins de courses électriques;
  • Un jeu de butées mécaniques.
Protection :
En terme de protection de la pince, les pièces mécanosoudées sont sablées (SAE 2,5) avant l'application de :
  • Une première couche antirouille;
  • 2 couches de finition par peinture polyuréthane RAL 1007 (jaune)
  • 1 couche de finition par peinture polyuréthane RAL 5002 (bleu) sur les carters
  • Stries noires RAL 9005 en partie basse des bras de préhension
Énergie :
L'apport d'énergie électrique est assuré par un enrouleur de câble installé sur votre pont roulant. La pince est équipée d'une boîte de dérivation. La partie commande et la gestion des différents détecteurs est gérée par le pont roulant. Les tensions d'alimentation en version standard sont les suivantes :
  • La tension d'alimentation des motorisations est de 400V triphasé 50 Hz.
  • La tension d'alimentation des détecteurs est de 24V DC
Documentation :
Avant exécution, le plan d'ensemble du matériel reprenant ses caractéristiques essentielles vous est adressé pour approbation. A l'issue de la réception provisoire en nos ateliers, vous sont transmis les documents suivants :
  • Le plan d'ensemble du matériel;
  • La notice d'utilisation et de maintenance, incluant la documentation des éléments du commerce;
  • L'autocertification CE respectant la directive machines 2006/42/CE ainsi que la F.E.M.1.001 3ième édition révisée 1998.10.01;
Les calculs des pièces sous efforts seront réalisés par éléments finis. Ces calculs sont consultables en nos bureaux.

OPTIONS

  • Protections amovibles installées sur le sabot, le palpeur et/ou au dos du bras de préhension.
  • Crochets auxiliaires boulonnés sur le corps de la pince.
  • Pesage à usage non-commercial et afficheur installé sur le corps de la pince.
  • Graissage centralisée des quatre rails bronze de guidage des coulisseaux.
  • Bâti spécifique pour pince à hauteur perdue réduite dans les cas de faible hauteur de levage.
  • Dispositif de détection du noyau de la bobine et de détection de la face supérieure de la bobine, pour les installations automatiques ou les cas de visibilité très faible pour les opérateurs.
  • Sabots de préhension escamotables dans le cas d'espace entre bobines très faible.
  • Support de pince avec un ou deux escaliers.
