Pince à bobine automatique à sabots escamotables

PIE110
  • Structure mécano-soudée, sans soudure portante
  • Première couche antirouille
  • Matériel de levage garanti 1 an
  • Conforme à la Directive Machine 2006/42/CE
  • Livrée avec plan d'ensemble, CE et notice
  • Télécharger le(s) document(s)
Pince à bobine automatique à sabots escamotables
  • Structure mécano-soudée, sans soudure portante
  • Première couche antirouille
  • Matériel de levage garanti 1 an
  • Conforme à la Directive Machine 2006/42/CE
  • Livrée avec plan d'ensemble, CE et notice
  • Télécharger le(s) document(s)

COMPARATIF

Longueur utile
CMU (T)
Disponibilité
Prix
2m
1T
Disponibilité
4.85 €

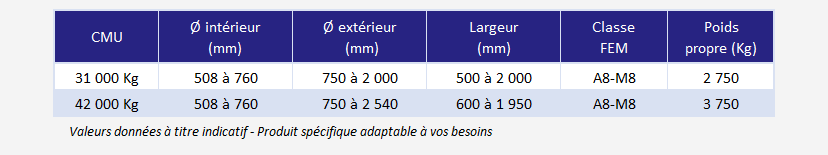

EXEMPLES DE CONFIGURATIONS

Pince à bobine automatique à sabots escamotables

DESCRIPTION

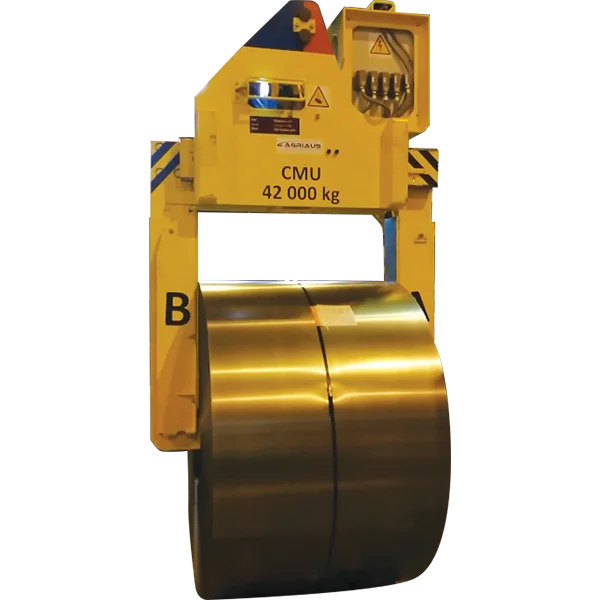

Le modèle PIE110 est destiné à la manutention de bobines d'acier, d'aluminium ou de papier, disposées axe horizontal. Les bobines sont manutentionnées par prise positive grâce à l'insertion dans leur noyau de deux sabots de préhension. Il s'agit d'une structure robuste mécano-soudée, dépourvue de soudures portantes. Les composants sont assemblés par tenon ou brochage afin de garantir la qualité et la durabilité du matériel. Cette pince reçoit en plus d'une modèle PI110, deux bras à sabots escamotables permettant de réduire la largeur des bras lorsque la pince est à vide. Cela est particulièrement utile lorsque l'espace entre les rangées de bobines ne permet pas le passage de bras classiques.

Cette pince de levage est composée :
  • d'une chape de levage équipée d'un axe de levage coulissant. Elle est liaisonnée au bâti grâce à deux broches,
  • d'un bâti mécano-soudé sans soudure portante conçu afin de recevoir la chaine cinématique d’ouverture et fermeture des bras de préhension,
  • de deux coulisseaux, massifs en acier allié, équipés chacun d’une crémaillère de manœuvre, les coulisseaux sont guidés sur rails bronze,
  • de deux bras de préhension, boulonnés sur les coulisseaux et équipés en partie basse d’un sabot de préhension escamotable. Les bras sont réalisés en deux partie, une crosse en acier allié à haute limite élastique sous laquelle est brochée la partie inférieure du bras. Chaque bras reçoit une cinématique d'escamotage des sabots de préhension ainsi qu’un palpeur articulé à retour.
  • de deux sabots de préhension escamotables articulés en partie inférieure des bras. Chaque sabot est muni d'un détecteur de charge à poussoir,
  • de quatre crochets auxiliaires de manutention ayant chacun une CMU de 8T. Ces crochets permettent la manutention des bobines situées en fond de cale des péniches et non accessibles aisément avec la pince.
Chaîne cinématique :
Cet appareil de levage dispose d'une chaîne cinématique d'ouverture et fermeture des bras, électromécanique. Elle est composée en version standard des éléments suivants :
  • Un motoréducteur frein autobloquant : il est à l'origine du mouvement d'ouverture et fermeture des bras et assure par sa conception l'immobilisation des bras;
  • Un pignon d'entraînement monté sur limiteur de couple à friction sèche : ce montage permet de protéger le réducteur lorsque les bras ou les coulisseaux reçoivent des chocs. Ce pignon engrène les crémaillères de manœuvre installées sur les coulisseaux;
  • Un jeu de deux palpeurs articulés : Ils permettent un arrêt de la fermeture des bras;
  • Un jeu de deux détecteurs de charge : Ce dispositif de sécurité permet le verrouillage du mouvement d'ouverture des bras lorsqu'une charge est saisie;
  • Un jeu de fins de courses électriques;
  • Un jeu de butées mécaniques.
Protection :
En terme de protection de la pince, les pièces mécanosoudées sont sablées (SAE 2,5) avant l'application de :
  • Une première couche antirouille;
  • 2 couches de finition par peinture polyuréthane RAL 1007 (jaune)
  • 1 couche de finition par peinture polyuréthane RAL 5002 (bleu) sur les carters
  • Stries noires RAL 9005 en partie basse des bras de préhension
Énergie :
L'apport d'énergie électrique est assuré par un enrouleur de câble installé sur votre pont roulant. La pince est équipée d'une boîte de dérivation. La partie commande et la gestion des différents détecteurs est gérée par le pont roulant. Les tensions d'alimentation en version standard sont les suivantes :
  • La tension d'alimentation des motorisations est de 400V triphasé 50 Hz.
  • La tension d'alimentation des détecteurs est de 24V DC
Documentation :
Avant exécution, le plan d'ensemble du matériel reprenant ses caractéristiques essentielles vous est adressé pour approbation. A l'issue de la réception provisoire en nos ateliers, vous sont transmis les documents suivants :
  • Le plan d'ensemble du matériel;
  • La notice d'utilisation et de maintenance, incluant la documentation des éléments du commerce;
  • L'autocertification CE respectant la directive machines 2006/42/CE ainsi que la F.E.M.1.001 3ième édition révisée 1998.10.01;
Les calculs des pièces sous efforts seront réalisés par éléments finis. Ces calculs sont consultables en nos bureaux.

OPTIONS

  • Dispositif d'orientation des bobines sur 320° par tête tournante intégrée.
  • Protections amovibles installées sur le sabot, le palpeur et/ou au dos du bras de préhension.
  • Crochets auxiliaires boulonnés sur le corps de la pince.
  • Pesage à usage non-commercial et afficheur installé sur le corps de la pince.
  • Graissage centralisée des quatre rails bronze de guidage des coulisseaux.
  • Bâti spécifique pour pince à hauteur perdue réduite dans les cas de faible hauteur de levage.
  • Dispositif de détection du noyau de la bobine et de détection de la face supérieure de la bobine, pour les installations automatiques ou les cas de visibilité très faible pour les opérateurs.
  • Sabots de préhension escamotables dans le cas d'espace entre bobines très faible.
  • Support de pince avec un ou deux escaliers.
