Pince à paquets avec tête tournante

PIR120
  • Structure mécano-soudée, sans soudure portante
  • Première couche époxy anticorrosion
  • Matériel de levage garanti 1 an
  • Conforme à la Directive Machine 2006/42/CE
  • Livrée avec plan d'ensemble, CE et notice
  • Télécharger le(s) document(s)
Pince à paquets avec tête tournante
  • Structure mécano-soudée, sans soudure portante
  • Première couche époxy anticorrosion
  • Matériel de levage garanti 1 an
  • Conforme à la Directive Machine 2006/42/CE
  • Livrée avec plan d'ensemble, CE et notice
  • Télécharger le(s) document(s)

COMPARATIF

Longueur utile
CMU (T)
Disponibilité
Prix
2m
1T
Disponibilité
4.85 €

EXEMPLES DE CONFIGURATIONS

Pince à paquets avec tête tournante

DESCRIPTION

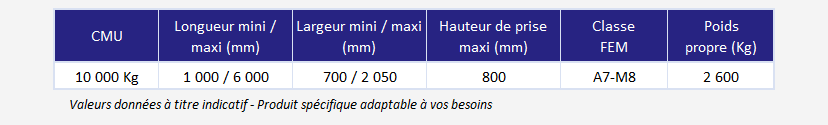

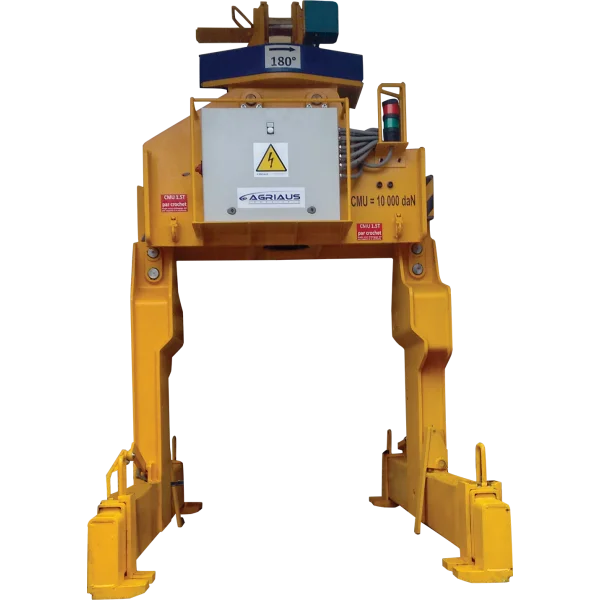

Le modèle AG_PIR120, développé par AGRIAUS, est une pince destinée à la manutention de tôles ou de paquets de tôles disposés à plat. Les tôles ou les paquets sont manutentionnés par prise positive grâce à l'insertion sous la tôle ou le paquet de tôle de plusieurs sabots de préhension. Cette pince reçoit en plus des caractéristiques de la pince PI120 une tête tournante permettant l'orientation des paquets sur 320°. Cette orientation est réalisée grâce à une couronne placée entre la chape et le corps de la pince.

Cette pince de levage est composée :
  • d'une chape de levage équipée d'un axe de levage coulissant. La chape de levage est montée sur une couronne d’orientation afin de permettre la rotation de la pince;
  • d'un support de couronne d’orientation recevant la cinématique de rotation ainsi que ces fins de course. Le support est liaisonné au bâti grâce à 2 broches;
  • d'un bâti mécanosoudé sans soudure portante conçu afin de recevoir la chaine cinématique d’ouverture et fermeture des bras de préhension. Le bâti est également équipé de quatre crochets de manutention soudés, la CMU unitaire des crochets est de 1.5T;
  • de deux coulisseaux équipés chacun d’une crémaillère de manœuvre, les coulisseaux sont guidés sur rails bronze;
  • de deux bras de préhension boulonnés sur les coulisseaux et équipés en partie basse d’une traverse recevant les sabots de préhension.
  • de deux jeux de télescopes d’extrémité motorisés permettant d’adapter la longueur des bras aux paquets à manutentionner. Ces télescopes reçoivent les sabots de préhension extérieurs;
  • d'un palpeur articulé à retour par ressort de rappel.
Chaîne cinématique :
Cet appareil de levage dispose d'une chaîne cinématique d'ouverture et fermeture des bras, électromécanique. Elle est composée en version standard des éléments suivants :
  • Un motoréducteur frein autobloquant d'une puissance de 1.5kW.
  • Un pignon d'entraînement monté sur limiteur de couple à friction sèche : ce montage permet de protéger le réducteur lorsque les bras ou les coulisseaux reçoivent des chocs. Ce pignon engrène les crémaillères de manœuvre installées sur les coulisseaux;
  • Un jeu de deux palpeurs articulés : Ils permettent un arrêt de la fermeture des bras;
  • Un jeu de fins de courses électriques;
  • Un jeu de butées mécaniques.
Protection :
En terme de protection de la pince, les pièces mécanosoudées sont sablées (SAE 2,5) avant l'application de :
  • Une première couche époxy anticorrosion;
  • 1 couche de finition par peinture polyuréthane RAL 1007 (jaune)
  • 1 couche de finition par peinture polyuréthane RAL 5002 (bleu) sur les carters
  • Stries noires RAL 9005 en partie basse des bras de préhension
Énergie :
L'apport d'énergie électrique est assuré par un enrouleur de câble installé sur votre pont roulant. La pince est équipée d'une boîte de dérivation. La partie commande et la gestion des différents détecteurs est gérée par le pont roulant. Les tensions d'alimentation en version standard sont les suivantes :
  • La tension d'alimentation des motorisations est de 400V triphasé 50 Hz.
  • La tension d'alimentation des détecteurs est de 24V DC
Documentation :
Avant exécution, le plan d'ensemble du matériel reprenant ses caractéristiques essentielles vous est adressé pour approbation. A l'issue de la réception provisoire en nos ateliers, vous sont transmis les documents suivants :
  • Le plan d'ensemble du matériel;
  • La notice d'utilisation et de maintenance, incluant la documentation des éléments du commerce;
  • L'autocertification CE respectant la directive machines 2006/42/CE ainsi que la F.E.M.1.001 3ième édition révisée 1998.10.01;
Les calculs des pièces sous efforts seront réalisés par éléments finis. Ces calculs sont consultables en nos bureaux.

OPTIONS

  • Armoire électrique de commande fournie et installée sur le corps de la pince.
  • Dispositif de motorisation des sabots télescopiques.
  • Dispositif d'orientation des paquets sur 330° par tête tournante intégrée.
  • Protections amovibles installées sur le sabot, le palpeur et/ou au dos du bras de préhension, afin de protéger les surfaces de contact avec les tôles fines.
  • Crochets auxiliaires boulonnés sur le corps de la pince.
  • Pesage à usage non-commercial et afficheur installé sur le corps de la pince.
  • Graissage centralisée des quatre rails bronze de guidage des coulisseaux.
  • Bâti spécifique pour pince à hauteur perdue réduite dans les cas de faible hauteur de levage.
  • Support de pince avec un ou deux escaliers.
