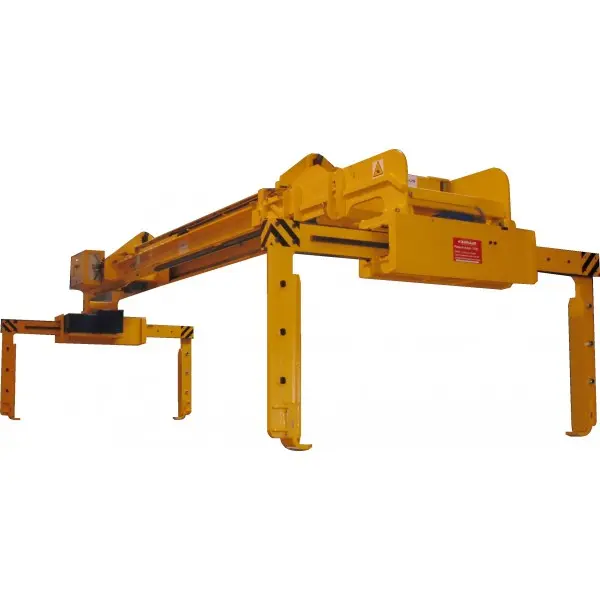

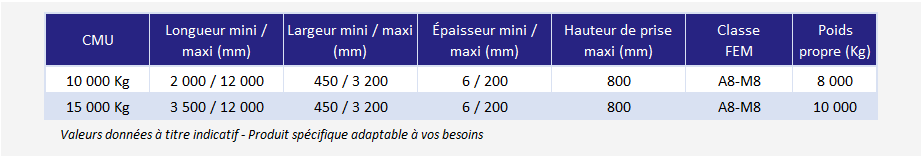

Cet appareil de levage dispose d'une chaîne cinématique d'ouverture et fermeture des bras, électromécanique. Elle est composée en version standard des éléments suivants :
|
- Un motoréducteur frein autobloquant : il est à l’origine du mouvement d’ouverture et de fermeture des bras et assure par sa conception leur immobilisation lorsque la pince est en charge,
- Un pignon d'entraînement monté sur limiteur de couple à friction sèche : ce montage permet de protéger le réducteur lorsque les bras ou les coulisseaux reçoivent des chocs. Ce pignon engrène les crémaillères de manœuvre installées sur les coulisseaux;
- Un jeu de deux palpeurs articulés : Ils permettent un arrêt de la fermeture des bras;
- Un jeu de deux détecteurs de charge : Ce dispositif de sécurité permet le verrouillage du mouvement d'ouverture des bras lorsqu'une charge est saisie;
- Un jeu de deux colonnes lumineuses à 2 voyants : Un de couleur verte et un de rouge, elles indiquent l'état des détecteurs palpeurs et détecteur de charge. Elles sont placées de chaque côté du corps de la pince;
- Un jeu de fins de courses électriques;
- Un jeu de butées mécaniques.
|
Protection :
En terme de protection de la pince, les pièces mécanosoudées sont sablées (SAE 2,5) avant l'application de :
|
- Une première couche antirouille;
- 2 couches de finition par peinture polyuréthane RAL 1007 (jaune)
- 1 couche de finition par peinture polyuréthane RAL 5002 (bleu) sur les carters
- Stries noires RAL 9005 en partie basse des bras de préhension
|
Énergie :
L'apport d'énergie électrique est assuré par un enrouleur de câble installé sur votre pont roulant. La pince est équipée d'une boîte de dérivation. La partie commande et la gestion des différents détecteurs est gérée par le pont roulant. Les tensions d'alimentation en version standard sont les suivantes :
|
- La tension d'alimentation des motorisations est de 400V triphasé 50 Hz.
- La tension d'alimentation des détecteurs est de 24V DC
|
