Pince à bobines de fil
PI271
- Structure mécano-soudée, sans soudure portante
- Première couche antirouille
- Matériel de levage garanti 1 an
- Conforme à la Directive Machine 2006/42/CE
- Livrée avec plan d'ensemble, CE et notice
- Structure mécano-soudée, sans soudure portante
- Première couche antirouille
- Matériel de levage garanti 1 an
- Conforme à la Directive Machine 2006/42/CE
- Livrée avec plan d'ensemble, CE et notice
COMPARATIF
Longueur utile
CMU (T)
Disponibilité
Prix
2m
1T
Disponibilité
4.85 €

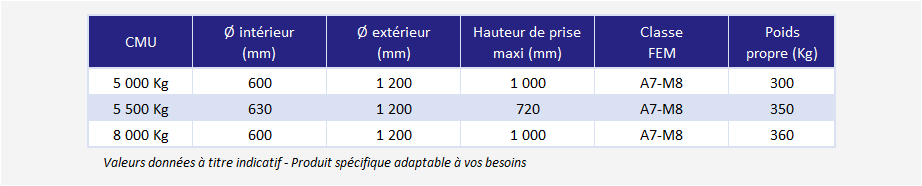

EXEMPLES DE CONFIGURATIONS
DESCRIPTION

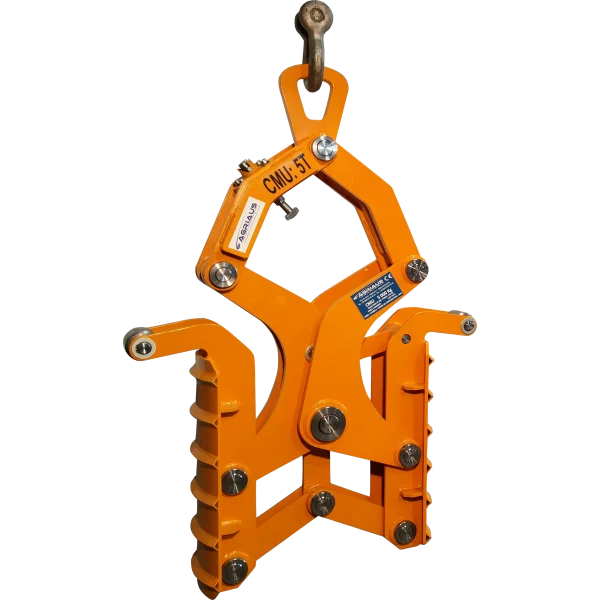

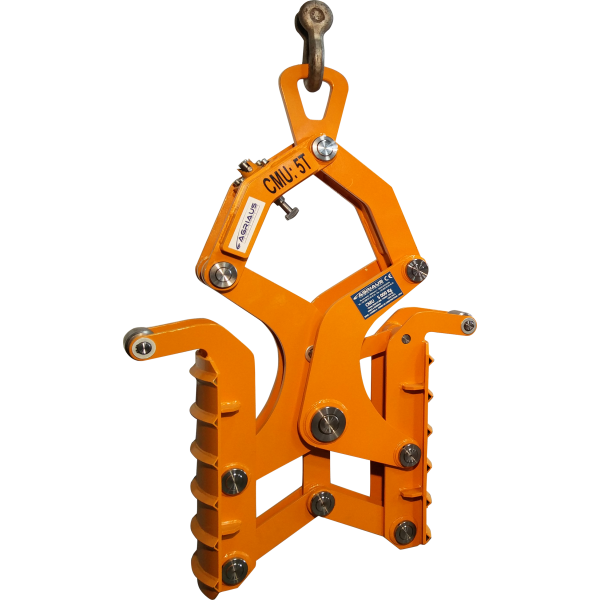

Le modèle PI271, développé par AGRIAUS, est une pince destinée à la manutention de bobines de fil d'acier cerclées, disposées axe vertical.
Il s'agit d'une pince de type ciseau, mécano-soudée, avec serrage proportionnel à la charge manutentionnée ainsi qu'à son diamètre intérieur. Le verrouillage en ouverture est réalisé par un verrou automatique 1/4 de tour disposé en partie supérieure de la pince.
Cet appareil de levage est doté de deux sabots de préhension intérieurs, munis chacun de cornières d'accrochage soudées. Le parallélisme des sabots est garanti par un jeu de deux parallélogrammes.
Toutes les articulations de la pince sont montées sur bague d'usure.
Toute la boulonnerie composant cette pince est montée au frein filet moyen.
Protection :
En terme de protection de la pince, les pièces mécanosoudées sont sablées (SAE 2,5) avant l'application de :
|
Documentation :
Avant exécution, le plan d'ensemble du matériel reprenant ses caractéristiques essentielles vous est adressé pour approbation. A l'issue de la réception provisoire en nos ateliers, vous sont transmis les documents suivants :
|
Les calculs des pièces sous efforts seront réalisés par éléments finis. Ces calculs sont consultables en nos bureaux.
