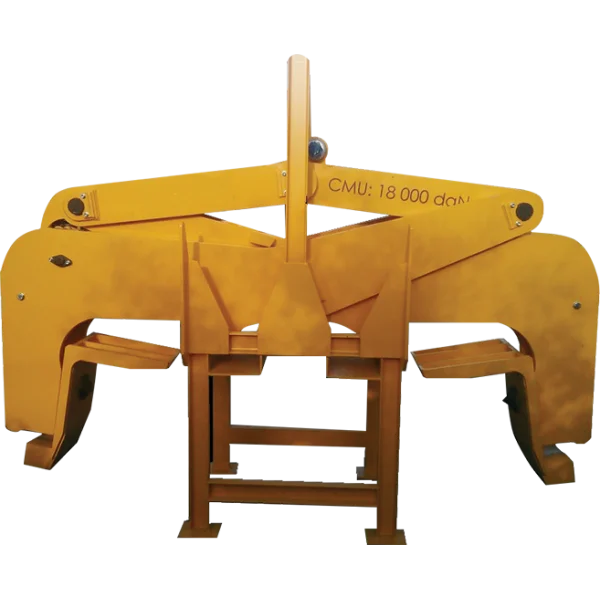

- de deux tabliers d'appuis sur le lingot d'aluminium : ils permettent le déverrouillage de la pince. Ces tabliers pivotent lors du basculement. Afin de permettre le verrouillage de la pince, lors de son ouverture, celle-ci prend appui sur le lingot grâce aux excroissances situées en partie inférieure des leviers;
- de pointes de préhension démontables : elles sont réalisées en acier allié traité;
- d'un verrou automatique 1/4 de tour : il est disposé en partie supérieure de la pince et permet le verrouillage en ouverture. Afin de garantir un fonctionnement optimal de ce verrou, il est nécessaire, lors des opérations de verrouillage / déverrouillage, de veiller à écraser le verrou sur toute sa course. Cette précaution permet de ne pas détériorer prématurément les guidages composants ce verrou;
Toutes les articulations de la pince sont montées sur bague d'usure. |
Protection :
En terme de protection de la pince, les pièces mécanosoudées sont sablées (SAE 2,5) avant l'application de :
|
- 1 couche couche antirouille;
- 2 couches de finition par peinture polyuréthane RAL 1007 (jaune);
- 1 couche de finition par peinture polyuréthane RAL 5002 (bleu) sur les carter;
- Stries noires RAL 9005 en partie basse des bras de préhension.
|
Documentation :
Avant exécution, le plan d'ensemble du matériel reprenant ses caractéristiques essentielles vous est adressé pour approbation. A l'issue de la réception provisoire en nos ateliers, vous sont transmis les documents suivants :
|
- Le plan d'ensemble du matériel;
- La notice d'utilisation et de maintenance, incluant la documentation des éléments du commerce;
- L'auto-certification CE respectant la directive machines 2006/42/CE ainsi que la F.E.M.1.001 3ième édition révisée 1998.10.01;
|
Les calculs des pièces sous efforts seront réalisés par éléments finis. Ces calculs sont consultables en nos bureaux.
