Pince 4 modules à billettes
PI4M291
- Structure mécano-soudée, sans soudure portante
- Manutention de billettes disposées en nappe
- Modules synchronisés mécaniquement
- Classe FEM A8-M8
- Conforme à la Directive Machine 2006/42/CE
- Matériel garanti 1 an
- Livrée avec plan d'ensemble, CE et notice
- Structure mécano-soudée, sans soudure portante
- Manutention de billettes disposées en nappe
- Modules synchronisés mécaniquement
- Classe FEM A8-M8
- Conforme à la Directive Machine 2006/42/CE
- Matériel garanti 1 an
- Livrée avec plan d'ensemble, CE et notice
COMPARATIF
Longueur utile
CMU (T)
Disponibilité
Prix
2m
1T
Disponibilité
4.85 €
EXEMPLES DE CONFIGURATIONS
DESCRIPTION

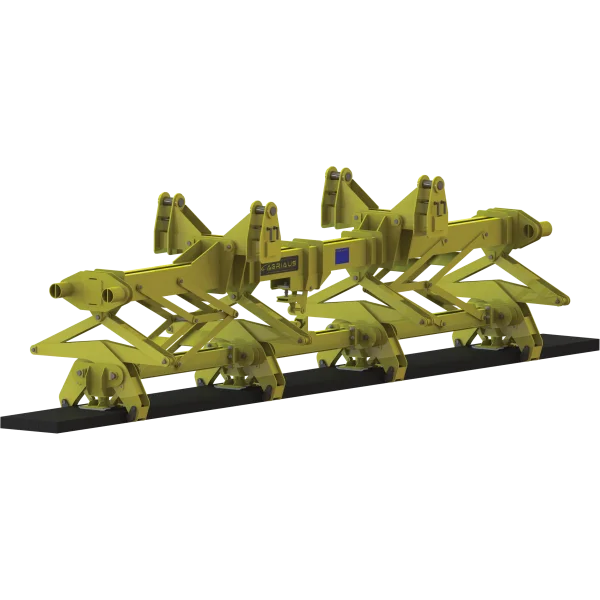

Le modèle PI4M291 est destiné à la manutention de billettes carrées disposées en nappe horizontale de 1 à 6 pièces à une température de 850 °C.
Le type de matériel proposé est une pince type ciseau, composée de 4 modules, dont le serrage est proportionnel à la charge manutentionnée ainsi qu’à sa largeur. Les quatre modules permettent à la pince d’assurer la prise de billettes de grandes longueurs tout en évitant un fluage excessif des charges les plus chaudes. Les modules sont synchronisés mécaniquement et sont maintenus en position ouverte par un verrou ¼ de tour automatique renforcé.
Chaque module est équipé d’un tablier de pose mobile qui translate automatiquement. La translation permet d’adapter la hauteur de prise des sabots de préhension et également de maintenir la face inférieure des sabots de préhension au dessus de la face inférieure des billettes, ce qui permet d’éviter les interférences sabots / convoyeur.
Protection :
En terme de protection de la pince, les pièces mécanosoudées sont sablées (SAE 2,5) avant l'application de :
|
Documentation :
Avant exécution, le plan d'ensemble du matériel reprenant ses caractéristiques essentielles vous est adressé pour approbation. A l'issue de la réception provisoire en nos ateliers, vous sont transmis les documents suivants :
|
Les calculs des pièces sous efforts seront réalisés par éléments finis. Ces calculs sont consultables en nos bureaux.
