Pince à roulement
PI241
- Structure mécano-soudée, sans soudure portante
- Classe FEM A4-M7
- Ouverture et fermeture à l'aide d'un vérin hydraulique
- Pression indiquée par manomètre 0-160 bars
- Matériel de levage garanti 1 an
- Conforme à la Directive Machine 2006/42/CE
- Livrée avec plan d'ensemble, CE et notice
- Structure mécano-soudée, sans soudure portante
- Classe FEM A4-M7
- Ouverture et fermeture à l'aide d'un vérin hydraulique
- Pression indiquée par manomètre 0-160 bars
- Matériel de levage garanti 1 an
- Conforme à la Directive Machine 2006/42/CE
- Livrée avec plan d'ensemble, CE et notice
COMPARATIF
Longueur utile
CMU (T)
Disponibilité
Prix
2m
1T
Disponibilité
4.85 €
EXEMPLES DE CONFIGURATIONS
DESCRIPTION

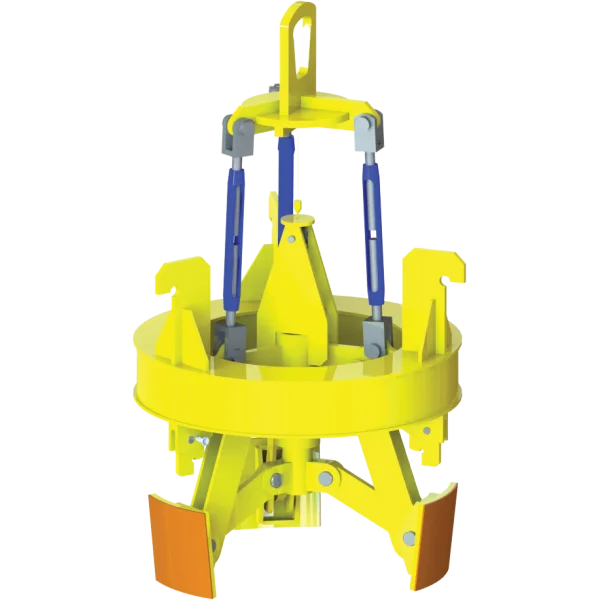

Le modèle PI241 est une pince extractrice destinée à la manutention des roulements de grandes dimensions installés dans les empoisses des cylindres de laminoirs.
Cette pince est composée de trois leviers disposés à 120° permettant, par serrage de sa bague intérieure, de manipuler aisément un roulement afin de l’insérer dans son logement. Les surfaces en contact avec la bague intérieure du roulement sont revêtues de polyuréthane. Trois ridoirs à chape permettent de régler la verticalité de l’axe du roulement avant insertion.
Les mouvements d’ouverture et de fermeture de la pince sont réalisés à l’aide d’un vérin hydraulique. Le vérin double effet est piloté par l’opérateur grâce à une pompe hydraulique manuelle. La pression appliquée au vérin et par conséquent l’effort de serrage du roulement est réalisé sous la seule responsabilité de l’opérateur. Cette pression sera mesurée directement sur la pompe manuelle grâce à un manomètre 0-160 bars.
Documentation :
Avant exécution, le plan d'ensemble du matériel reprenant ses caractéristiques essentielles vous est adressé pour approbation. A l'issue de la réception provisoire en nos ateliers, vous sont transmis les documents suivants :
|
Les calculs des pièces sous efforts seront réalisés par éléments finis. Ces calculs sont consultables en nos bureaux.
